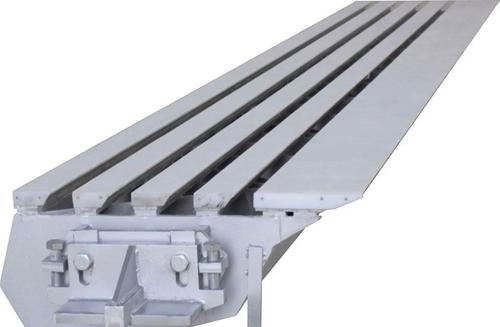

五片刮水板

　　本实用新型属于造纸加工设备技术领域，具体涉及一种造纸用刮水板结构。
　　背景技术：
　　造纸机使用的脱水元件，包括脱水板(或称刮水板)、成型板、真空吸水箱面板。纸浆经过成型板使纸浆流平，同时脱除一小部分水，然后进入脱水板，刮除水分，进入真空吸水箱面板，利用真空强制脱水。目前使用的脱水刮板只能通过施压进行脱水，刮板刮水后还会留下部分水，脱水效果较为有限，故而适用性和实用性受到限制。
　　技术实现要素：
　　本实用新型的目的是提供一种结构设置合理且适用性强的造纸用刮水板结构。
　　实现本实用新型目的的技术方案是一种造纸用刮水板结构，包括刮水座，设置在所述刮水座上的倾斜刮水板，在所述倾斜刮水板的顶面设置有滚压座，所述滚压座的底面设置有滑槽，在所述滑槽与所述倾斜刮水板的刮水边相平行，在所述滑槽内设置有传动丝杆，在所述滑槽内设置有与所述传动丝杆螺纹连接的滑块，在所述滚压座的顶面固定有驱动电机，所述驱动电机与所述传动丝杆通过皮带相连接，在所述滑块的底面设置有挤压滚筒，所述挤压滚筒的两端通过轴杆连接在所述滑块上，所述挤压滚筒的底边伸出滑槽的底面且所述挤压滚筒的底边低于倾斜刮水板的底面。
　　在所述倾斜刮水板的顶面设置有竖向调节槽，在所述竖向调节槽内设置有调节滑块，在所述调节滑块与所述滚压座的底面之间固定有拉簧，所述调节滑块在所述竖向调节槽内移动时通过锁紧螺杆定位，所述滚压座的顶部通过轴杆连接在所述倾斜刮水板的顶面上部。
　　在所述滑槽的两端固定有限位开关，所述限位开关与所述驱动电机相连接并控制驱动电机反向转动。
　　在所述刮水座上固定有电源接口和与所述驱动电机相连接的启停按钮。
　　本实用新型的结构设置合理，操作便捷，其不但可以通过倾斜刮水板进行刮水，同时通过驱动电机带动滑块使挤压滚筒来回滚压，完成再次挤水，有利于提高刮水的效率，同时可以提高刮水的效果，使用稳定可靠，适用性强且实用性好。
　　显然，本实用新型的上述实施例仅仅是为清楚地说明本实用新型所作的举例，而并非是对本实用新型的实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。而这些属于本实用新型的实质精神所引伸出的显而易见的变化或变动仍属于本实用新型的保护范围。
